уточняйте у специалистов компании

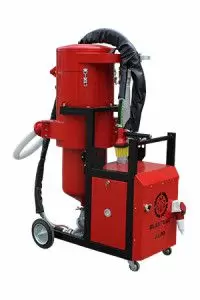

- Установка абразивоструйная беспылевая напорного типа «BLASTVAC-5500» предназначена для очистки небольших металлических и бетонных конструкций от ржавчины, старой краски, и других наслоений, а также для подготовки поверхности перед нанесением антикоррозионных покрытий легкими абразивными материалами.
- Абразивоструйная установка беспылевой очистки «BLASTVAC-5500» позволяет осуществлять абразивоструйную очистку поверхности изделий различного профиля без использования абразивоструйной камеры и без образования облака пыли, обычно сопровождающего абразивоструйные работы.
- Конструкция абразивоструйной установки беспылевой очистки BLASTVAC-5500 предотвращает разлет абразивного материала и пыли, образующейся в процессе абразивоструйной очистки, устраняя тем самым традиционный недостаток струйной обработки.
- Это позволяет использовать беспылевую абразивоструйную установку внутри помещения, в непосредственной близости от других производственных участков, на которых могут выполняться сопутствующие технологические операции.
- Купершлак, никельшлак, стеклянные шарики, сода, гранат и другие легкие абразивные материалы фракцией до 1 мм.
Абразив должен быть сухим, чистым, не содержать следов масла, грязи, ржавчины.
Требования к сжатому воздуху- Для работы установки используется сжатый воздух, очищенный от влаги и масла, давлением 5-8,3 кгс/см2 и расходом 2,6-8 м3 в минуту в зависимости от диаметра струйного и воздушного сопла (см. таблицу 2).
- Климатическое исполнение установки «УХЛ 3», тип атмосферы II по ГОСТ 15150-69.
- Установка предназначена для работы при температуре окружающей среды от +5 до +40 0С).
- Абразивоструйная установка «BLASTVAC- 5500» используется при выполнении работ по обработке различных поверхностей на открытом воздухе или в помещениях с достаточной приточно-вытяжной вентиляцией, кратность обмена воздуха в которых соответствует ГОСТ 31335-2006
- Не допускается использование установки во взрывоопасной среде.
Установки абразивоструйные напорного типа модели «BLASTVAC- 5500» заполняются абразивом на 25% меньше общего объёма (считается до нижнего края запорного конуса в опущенном положении).
Основные технические характеристики установки приведены в таблице 1.
1 Производительность очистки при работе с никельшлаком, купершлаком, электрокорундом и тд 0,5 – 6 м2 2 Электропитание, электроуправление 3х380В, 50 Гц 3 Электродвигатель вакуумного насоса 5,5 кВт 4 Потребляемая мощность при рабочем режиме 5,5 кВт 5 Производительность всасывания 530 м3/ч 6 Максимальный вакуум 300 mbar 7 Площадь пылеулавливающего фильтроэлемента 10 м2 8 Материал фильтроэлемента полиэстер 9 Категория применения фильтроэлемента, по ГОСТ 51251-99 F 9 10Система очистки фильтроэлемента
Встряхивание с обратной продувкой сжатым воздухом от внешнего источника 11 Управление очисткой фильтроэлемента Электронное, регулируемое 12 Уровень шума на расстоянии 1 м от установки Менее 85 дБ 13 Длина 1400 14 Ширина 740 15 Высота 1640 16 Вес 254 17 Объём ёмкости, л 20 18 Максимальное рабочее давление, кгс/см2 8,3 19 Расход сжатого воздуха, м3/мин. 2,6-8,2Установка обеспечивает при требуемом давлении и расходе сжатого воздуха получение очищенной поверхности, соответствующей требованием нормативно-технической документации.
Качество и производительность абразивоструйных работ в значительной мере зависит от давления и количества воздуха, проходящего через воздушное и абразивоструйное сопло. Расход абразивного материала и воздуха в зависимости от диаметра абразивоструйного и воздушного сопла указаны в таблице.
Диаметр сопла, мм 6 8 9,5 Расход сжатого воздуха при давлении 8 кгс/см2 (м3/мин.) 2,6 4,4 6,2 Sa 2 4 8 12 СРЕДНЯЯ ПРОИЗВОДИТЕЛЬНОСТЬ М2/ЧАС Sa 2 1|2 3 6 9 Sa 3 2 4 6
Производительность абразивоструйной обработки зависит от исходного состояния обрабатываемой поверхности по ИСО 8501-1:1988 (Р).
Для получения производительности указанной в таблице 2 минимальный проходной диаметр подводящей линии сжатого воздуха, подаваемого на абразивоструйный аппарат, должен соответствовать значениям, указанным в таблице .
диаметр сопла
Минимальный диаметр воздушной лии подвода сжатого воздуха 4мм 3/4″ – 19.0 мм 6мм 1’’ – 25.0 мм 8мм 11/4 ’’ – 32.0 мм 9,5мм 11/2’’ – 38.0 ммРасход сжатого воздуха (м3/мин) в зависимости от диаметра используемого сопла.
ДАВЛЕНИЕ ВОЗДУХА, КГС/СМ2 Диаметр сопла, мм 3,5 4,9 5,6 6,3 7,0 8,0 Сопло ǿ 4 мм 0,7 0,9 1,1 1,2 1,3 1,4 Сопло ǿ 6 мм 1,3 1,7 1,9 2,1 2,3 2,6 Сопло ǿ 8 мм 2,1 2,9 3,2 3,6 3,9 4,4 Сопло ǿ 9,5 мм 3,0 4,0 4,5 4,9 5,5 6,2 Комплект поставки 1 Установка абразивоструйная беспылевая напорная «BLASTVAC-5500» 2 Затвор дозирующий 3 Запорная арматура 4 Комплект быстроразъёмных соединений 5 Насадка беспылевой очистки (напорная) 6 Клапан пневматический дистанционного управления КПДУ«REMCON»® 7 Управляющая клавиша дистанционного управления RAV II 8 Сдвоенный рукав для подключения КПДУ«REMCON»® и клавиши 9 Фильтр масловлагоотделитель 10 Комплект ответных частей быстроразъёмных соединений 11 Руководство по эксплуатации|
Абразив
|
песок |
|
Управление
|
Ручное |
|
Ёмкость бака
|
25 л |
|
Обрабатываемая площадь
|
2—10 м2/час |
|
Расход сжатого воздуха, м³/мин
|
3—5 м3/мин |
|
Тип аппарата
|
напорный |
|
Рабочее давление, атм
|
3.5—8 атм |
|
Страна производства
|
Россия |
|
Модель
|
Беспылевая пескоструйная установка BLASTVAC 5500 |
|
Масса
|
294 кг |
|
Срок гарантии
|
12 мес |
|
Название модели
|
BLASTVAC 5500 |
|
Внешние размеры ШxГxВ
|
1400х740х1640 мм |
